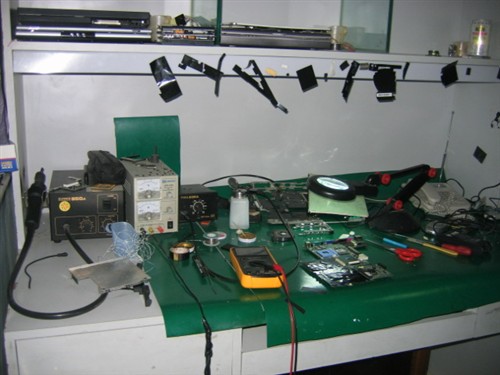

传真机的检修台和检修工具

    故障现象1：一台松下UF－200传真机，按“START”键不能启动，不能手动操作收发文稿，但可自动接收。

　　分析与检修：根据故障现象分析，该机能自动接收传真，说明通信部分电路和对方设备均无故障。故应首先检查“START”按键是否正常，检查结果正常。

    然后通电进行自检，依次按下“FUNCTION”功能键→数字“7”键→“TEL／DIAL”键(4次)→“＊”键，机器进入设备测试方式。随后按数字“3”键→“START”键自行启动，自动打印出RAM数据和功能参数表。仔细察看功能参数表，发现其参数值已全部初始化为最初设定状态，此时传真机已自动复位。

    故判断机内设备用电源电路有故障，该电源电路主要包括POW1电池组件、三极管Q7、Q8、复位开关SW2等部件。该电路主要用于向RAM进行不间断供电，保证其数据参数和时钟信号不因断电而丢失。

　　根据分析，先用万用表检测POW1电池组件电压是否正常，检查结果正常。再检测SW2开关位置是否正常、接触是否良好，正常情况下SW2开关位于“ON”挡上。用万用表“R×1”挡沿SW2焊片分别测试印刷板线路的通断情况，测试发现，“ON”端焊片因长期处于潮湿环境中而霉断。更换之，重新设定功能值，故障排除。

　　故障现象2：一台理光FAX188传真机，复印副本全黑。

　　分析与检修：根据故障现象，首先应检查CIS器件中的LED阵列是否点亮，可用LED阵列测试功能进行自检。依次按：“FUNCTTON”功能键→数字“6”键→数字“1”键→数字“9”键(2次)→数字“5”键→“YES”键。接着再依次按数字“1”键→数字“0”键→“YES”键→数字“0”键→“START”键，此时LED阵列应点亮。

    但经查LED阵列不亮。接着检测有无＋24V电压及GLED是否为低电平。用万用表检测主板上的连接器件CN6的第9、10脚，发现有＋24V电压输出，而9脚GLED端却始终保持高电平。

    仔细检查驱动器QA2R的第1、16脚，发现第1脚在启动时能由低电平跃变至高电平，而第16脚始终保持不变。故判断驱动器损坏，更换TD62003后，故障排除。

　　故障现象3：一台理光FAX188传真机，复印副本颜色过深，部分地方全黑。
分析与检修：根据传真机工作原理可知，当LED阵列发出的光线较弱或模拟图像处理电路中有器件损坏时，就会出现以上这种现象。

　　根据故障现象，首先进行LED阵列测试，经检测LED阵列发光正常。接着检查模拟图像处理电路，该类传真机的模拟图像处理电路主要由运放TL082模拟开关、HC4053及外围电路组成。

    TL082用于放大CIS器件送来的视频信号，HC4053通过选择接通器件内的模拟开关，自动调节放大器的增益。若模拟开关损坏，就会导致视频信号输出过高，造成复印副本模糊的故障现象。经检查发现HC4053损坏，更换该器件后，故障排除。

　　故障现象4：一台SUNTECH STFAX188传真机，据用户反应，该机经常出现以下现象：

    1.按“FINE”键约5秒，待发出5次鸣叫后按“START”键时，不自检。

　　2.开机后按“START”键不启动。

　　3.收发传真时，按“START”键，被呼叫用户听不到信号声(9600bps)，不走纸；发送时，用户发出信号(9600bps)后，按“START”键无响应。

　　分析与检修：由于无现成图纸资料，且出现的问题较多，这给维修工作带来一定困难。根据以往维修经验，可从以下三方面入手：

　　1.检查整机的装配质量，有无插件开路、接触不良、元器件虚焊等现象。

　　2.观察机内各元器件有无过热、冒烟、被烧坏现象。

　　3.检测直流输出电压是否正常。

　　经仔细检查，发现该线路板焊接牢固，可靠，装配质量良好，无烧坏的元器件。检查机内电源工作状态，根据已知元器件的供电电压要求推算电源供电要求。如：74系列TTL电路芯片需供＋5V电压等。

    用万用表测试，发现主板上有±5V、－12V、±24V等供电电压，但无＋12V供电电压。断掉电源，测量主板的＋12V电压端的对地电阻R11为90Ω，显然不是因短路引起无＋12V供电电压。拆开机盖，直接用万用表测开关电源的直流电压输出，仍无＋12V供电电压。

    仔细检查后，发现滤波电容C24(2200uF／16V)上的印刷电路板铜箔断裂，使得＋12V电压开路而无直流输出电压。同时加热电容C24两脚焊点，待焊锡熔化后使C24电容紧贴于印刷电路板上，焊好后，重新开机运行，故障排除。

　　故障现象5：一台OF－17传真机复印副件重叠印刷、切纸距离短。

　　分析与检修：拆下机盖，仔细检查，发现脉冲马达组件传动部分的第一从动轮轴根部因长期使用磨损导致断裂。因该类传真机系日本生产，脉冲马达组件等配件在市面上难于选购，且价格昂贵。

    根据脉冲马达组件的传动部分主要由塑料部件组成的特点。采用胶粘剂粘接，并在断裂处内插钢钉以增加强度。待胶粘剂粘接24小时充分凝固后，重新装机开机运行，故障排除。使用半年多时间，效果一直很理想。
